SmartWORKS™ IPX

产品手册

点击下面获取最新产品手册
PDF文件下载

新世代
IP-PBX录音卡

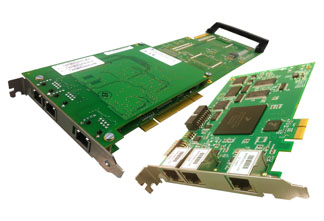

SmartWORKS™ IPX系列

产品主要特点

SmartWORKS™ IPX单卡可以支持480路IP通话,并可以准确监控摘挂机及呼叫状态等IP-D-CHANNEL信息。配合Ai-Logix HPXMedia软件,实现录音的全过程。

• Universal PCI & PCI Express(Half-Size)
两个10/100兆接口,用于无干扰监听
一个10/100兆网络接口,用于连接其它网络设备
转发RTP会话到一个或多个网络设备
处理全部VoIP呼叫及终端控制信令
统一的SmartWORKS API
可通过固件对板卡进行升级
满足从低密度到高密度的系统需求,单卡最大可支持
   480个话机的语音呼叫
支持大部分网络拓扑结构以及网络接口
数据包过滤功能
错误诊断机制
配合TX100/TX1000可实现高阻搭接网线
• RTP Timeout实时检测通话中RTP包超时
• RTCP QoS实时检测IP线路RTP丢包状况

支持
Windows2000 Professional/Server,
   WindowsXP Professional (SP3),
   Windows2003 server (32-bit/64-bit),
   Windows2008 server (32-bit/64-bit),
   Widnows7 (32-bit/64-bit),
   Windows8 server.



支持多种IP-PBX
IPX可支持多种主流IP-PBX。

支持多种IP协议
  IPX可支持:
     - Skinny(SCCP);
     - UNISTIM;
     - SIP(Trunk/Station);
     - H.323(Trunk/Station) 等
通过升级软件即可实现对新的IP协议的支持。

灵活的事件触发机制

录音程序可根据Ai-Logix呼叫控制或利用PBX协议开始和停止呼叫录音。

RTP Forwarding

可将所有媒体的RTP转发给多种网络设备,如Ai-Logix HPXMedia。

搭接网线/连接镜像端口

IPX是针对IP电话录音所设计的产品,充分考虑了IP-PBX的复杂性,提供搭接网线/连接镜像端口两种连接方式。可以直接连接到网络交换机的镜像端口上,也可以配合TX100,TX1000一同使用,高阻搭接在网线上。
单片IPX可同时处理多达480个IP通话(480个全双工通话)。

会话管理

IPX软件包含一个会话管理器,用作跟踪IP网络中的会话。每个媒体会话将被赋予唯一的呼叫编号。
用IPX提供的会话编号,您的应用程序可以轻松地管理呼叫转发。

话机管理

自动定位网络上全部VoIP终端,并分配唯一的话机编号。
当话机加入网络时IPX软件可以动态识别每一部话机,当话机拆离网络时,IPX可以把拆离的信息发送给系统。

视频转发

IPX有视频转发的功能,可支持带有视频功能的SIP电话。

RTP Timeout & RTP Qos实时监控IP线路稳定性
Ai-Logix IP录音产品IPX产品针对网络数据问题内置了RTP Timeout和RTCP QoS
功能,用以监控通讯环境中RTP数据包超时和丢包的问题,使客户及时掌握实际网络环境
中存在的数据包传输情况,并加以处理。




SmartWORKS应用
点击查看SmartWORKS IPX工作原理图...>

点击查看IPX产品应用图示...>


主机要求
Dual Core 1.6 GHz以上具有3.3V电源的PCI2.2/PCI3.0/PCI-X/PCI-E插槽


操作系统
Windows2000 Professional/Server
WindowsXP Professional (SP3)
Windows2003 server (32-bit/64-bit)
Windows2008 server (32-bit/64-bit)
Widnows7 (32-bit/64-bit)
Windows8 server

VOIP协议
支持Cisco Call manager(SKINNY)
支持Avaya Office manager(H.323)
支持UNISTIM
支持SIP(Trunk/Station)等
其它:请致电查询

技术规格
单机卡数Max. per system: 8
LEDs: 3 LEDs - board state
1 LED - host to board communication
2 LEDs per Ethernet port

电源要求
3.3 V: TBD
+5V: TBD
+12V: TBD
-12V: TBD
工作环境要求
工作温度 Operating Temperature: 0C -- +50C
保存温度 Storage Temperature: -20C -- +85C
工作湿度 Humidity: 8% -- 80%
保存湿度 Storage humidity: 8% -- 80%

安全和认证
放射性: EN55022, FCC part 15 class A
抗干扰: EN55024
安全: EN60950
主机接口
板卡尺寸 Form factor: 全长PCI & 半长PCI-Express
主机接口 Host interface: 兼容 PICMG 2.3
总线速度 Bus speed: 33 或 66MHz
总线模式 Bus Mode: 32 bits
网络接口 Ethernet Interface: Complies with
                                            802.3 10/100Base-T
接线端口 Connector: 3xRJ45
相关产品型号列表
SmartWORKS™ IPX-C
SmartWORKS™ IPX-EX
SmartWORKS™ HPXMedia
TX100/TX1000

支持的交换机列表

支持Cisco Call Manager (Skinny)
支持Avaya Office Manager (H.323) , IP Office
支持Ericsson (H.323)
支持Nortel (Unistem/SIP)
支持SIP (Station Side/ Trunk Side)
支持H.323 (Station Side/ Trunk Side)
支持Alcatel OmniPCX 4400
支持Siemens Hi-Path 4000
支持Intertel CS-5200
支持NEC NEAX 2400
支持ShoreTel (VOX only)
支持Alcatel OXE
支持Panasonic TDE/NCP
支持Astra NexSpan XS
支持LG iPECS
支持NEC SV8X00


如需相关话机型号、D通道信息等更详细的内容,请联系相关销售人员。


Part Number
910-0705-001 IPX-EX (IPX-EX30ch+HPXMedia30ch)
912-0331-002 IPX (IPX 30ch+HPXMedia30ch)
910-0905-001 IPX expansion licenses(10ch)
