고음질 현장음성녹취장비


















SmartWORKS™ MIC BOX


품주요특징

SmartWORKS™ MIC BOX제품은 Ai-Logix사의 다년간 쌓아온 음성녹취제품 개발기술력을 바탕으로 전화음성통신분야를 넘어 마이크폰-음성보드방식으로 현장의 필요한 음성들을 녹취할 수 있는 하드웨어 제품입니다.

• 고민감도 마이크폰 사용
• 소음제거기술 적용
• LED동작상태 표시
• 마이크버튼 음성녹음시동 가능
• 외부장비를 통한 녹음시동방식 가능
   (마이크에 연관포트 탑재)
• 마이크폰 추가연동 가능
   (마이크에 연관포트 탑재)
• 마이트에 연동된 회선을 공유하여 마이크전원 제공



제품사용분야
SmartWORKSTM MIC BOX제품은 무역이나 교육 등 음성이 발생하는 모든 상담장소에 투입되여 사용할 수 있습니다. 예: 회의실, 금융거래장소, 은행카운터, 신용대출장소, 교도소, 법원, 계약체결장소 등.

Ai-Logix LD계열제품과 연동하여 다양한 음성녹음시동방식 지원 가능
SmartWORKS LD 아날로그 음성녹취보드와 연동하여 음성감지,묵음감지, 또는 마이크에 탑재된 버튼을 사용하여 다양한 음성녹음시동방식을 구현할 수 있습니다.
· 음성검출 시 녹음시동 / 묵음검출 시 녹음중단
· 음성검출 시 녹음시동 / 버튼을 눌렀을 경우 녹음중단
· 버튼을 눌렀을 경우 녹음시동 / 묵음검출시 녹음중단
· 버튼을 눌렀을 경우 녹음시동 / 버튼을 눌렀을 경우 녹음중단

마이크에 연동된 회선을 공유하여 마이크전원 제공
MIC BOX는 Breakout BOX를 통하여 마이크폰에 연동된 라인을 매체로 마이크별로는
전원을 제공하여 주기에 마이크폰에 추가전원을 사용할 필요가 없습니다.

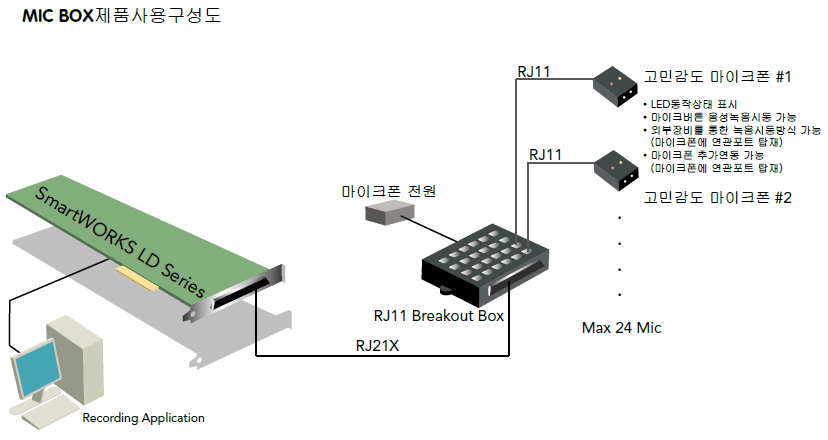

SmartWORKS API사용, 구성도

SmartWORKS MIC BOX 연결구성도 찾아보기...>




전원규격

전원요구 Power Requirement: DC 100V~240V (외부전원을 사용하여 RJ11 Breakout box에 전원 제공)
전류소모 Current Consumption: 4mA

제품규격
제품외형크기 Dimension: 50mm(길이) x 35mm(넓이) x 20mm(높이)
동작온도 Operation Temperature: -20~70 C
음성파손도 Amplifier Fidelity: 0.1%
수동음성시동 버튼 Manual Trigger Switch: 정상시 전압10V DC / 버튼눌렀을 경우 전압24V DC 800ms
마이크폰 유형 Microphone Type: 고민감도 전방향성 마이크폰 Omni-direction Condenser
마이크폰 추가연결포트 External Microphone:
                             Audio Jack 3.5 mm (마이크폰 추가연동시 기존마이크는 무효로 됨)
외부장비 음성시동 연동포트 Remote Trigger Switch: Audio Jack 2.5mm

인터페이스
주파수 응답 Frequency Response: 600Hz ~ 3400Hz +/- 3db
신호/잡음비율 Signal /Noise ratio: 50db
임피던스 출력 Output Impedance: 50ohm
단자유형: RJ11 (2wires)
주파수 조절 Low Frequency Elimination: -40db (50Hz 또는 60Hz)
민감도 Sensitivity: -42db

라인길이 (RJ11연결선)
RJ11연결선 최대길이 Maximum length of RJ11 connector: 750 meters

제품모델규격
·고민감도 전방향성 마이크폰
·RJ11 Breakout Box(전원포함)

Part Number
910-0800-002 Breakout Box
910-0800-001 Mic (Qty 4)
